DVR硬盘录像机远程访问图文说明

１、        一般上网方式（指有路由器接入的上网方式）

远程访问一般分为IE内网访问、路由器端口映射、绑定动态域名三步。

本地设置：（如图一）

图一

第一步：内网访问

DVR使用网线接至路由器，在同一局域网内的电脑IE浏览器地址栏输入录像机的ip地址，如：http://192.168.1.88:7080（如图二）

图二

(具体格式如下：http;//内网IP:http端口)

http端口若为80可以省略，但建议更改为1024以上端口，以免外网访问被意外屏蔽。

访问时会提示安装控件，若无法安装，可以降低IE安全等级，或点击页面右下角的手动下载安装来解决。（如图三、四）

图三

图四

访问时用户名，即您的DVR用户名，默认为admin，密码默认为空。

※注：

修改物理地址方法：鼠标快速点击DHCP选框，连续6次，待物理地址周围弹出蓝色边框即可。尽量只修改物理地址后三位。

***********************************************************

第二步：路由器端口映射。以TP-LINK路由器为例（如图五、六）

1、打开路由器的控制界面：在地址栏输入：http://192.168.1.1将会出现控制面板登陆对话框：默认的用户名及密码都是：admin 如下图所示：

                          图五

2、输入用户名密码后，点击“确定”就可以登陆到路由器管理界面

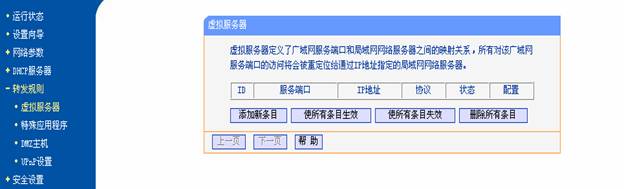

点击路由器管理界面左边菜单“转发规则”——“虚拟服务器”就会出现以下界面：

                             图六

5、点开虚拟服务器后，再在下面的对话框中点击“添加新条目”，然后在服务器端口号中填写相应的硬盘录像机开放的端口号及IP地址（IP地址可以在硬盘录像机里的网络设置里面进行修改）、协议、状态为生效，然后点击“保存”

保存后出现下图

如需手机访问则再添加一条101端口映射，格式同上。如下图：

然后测试端口映射是否成功。

用外网IP加端口 http://外网IP地址：HTTP端口 例：http://112.84.195.20:7080

连接成功后再做动态域名 ，不成功则重新映射。

※注：

1、至此外网即可以访问，但由于外网IP多为动态，不具固定性，所以需要绑定一个动态域名来解决此问题。

2、外网IP查询在路由器运行状态查看，也可以在ＩＥ浏览器输入www.ip138.com 查询 （如图七）

3、铁通网络或类似铁通网络的网络目前无法做外网访问。



图七

***********************************************************

第三步：绑定动态域名

   打开IE，进入花生壳网站（http://www.oray.com）或3322希网（http://www.3322.net）主页，注册个人用户。创建动态域名。（注：两个域名任选其一即可）

1、若路由器带DDNS功能，可以注册一个花生壳域名，填到路由器DDNS选项，登录>>保存，并查看是否显示连接成功。

花生壳注册实例:（图八、九、十）

图八

图九

图十

打开IE浏览器，在地址栏输入：http://juantest.gicp.net:7080即可远程访问。

2、若路由器不带DDNS功能，可以注册一个3322域名，填到DVR—>网络设置—>DDNS选项，选择3322服务商，勾选启用，填入您注册的3322域名、用户名、密码。确定即可。

2.1、3322（希网）注册实例：

在IE地址栏内输入http://www.3322.net，进入希网动态域名首页，点击注册按钮

填完信息后点注册账户，出现下图：

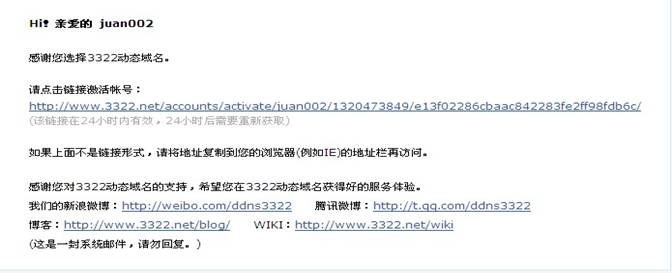

点“进入邮箱”出现下图：

点击激活链接

点击“进入管理”，输入用户名和密码即进入您的3322用户管理。

点击“立即创建您的动态域名”：

您的域名：填你刚才申请的用户名、然后点“创建动态域名”出现如下图

注：在本机申请默认本地路由器公网IP、在别的机子申请的必须填上自已本地路由器的公网IP 。点击域名juan022.3322.org 出现下图：将ip地址改成本地路由器的公网ip后点“修改动态域名”即可。

至此域名申请成功

用户名：juan022

密  码:********

域  名：juan022.3322.org

2.2、将申请到的域名填到录像机的DDNS设置里（主菜单—参数设置—网络设置—DDNS设置）

点确定保存后然后打开IE，在地址栏输入，如：http://juan022.3322.org:7080

具体格式如下（http://您注册的域名:您DVR的http端口）

回车即可。

若可以进入，至此外网访问已成功。

※注：

1、绑定域名后，若外网加端口可以访问，但域名加端口却不行。可能是域名错绑了其他IP，需重新注册或新建一个域名再绑定（推荐）。也可以进服务商网站刷新IP，但需一段时间才能重新解析，比较慢。

***********************************************************

２、PPPOE上网方式

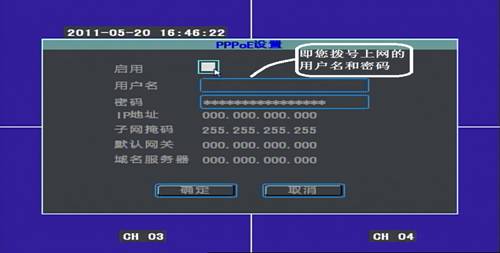

（PPPOE用户直接在DVR主菜单—＞参数设置—＞网络设置—＞PPPOE选项填入拨号用户名、密码。再申请一个动态域名填入网络设置—＞DDNS选项，然后在IE用域名访问即可），如下图：

※注：

PPPOE上网方式就是指ADSL拨号上网方式，modem拨号直接接入DVR，不经过路由器分流。
