闭路监控CCD摄像机的镜头角度和芯片示意图

来源:本站发布时间:2014-03-30浏览次数:581次

闭路监控CCD摄像机的镜头角度和芯片示意图



在闭路视频监控的摄像机中,不同镜头搭配同一样摄像机,所获取的图像不尽相同,现将镜头搭配与效果所示



1/3SONY CCD搭配不同镜头角度对照表





镜头焦距大小

 2.5mm

 2.8mm

 3.6mm

 4mm

 6mm

 8mm

 12mm

 16mm

 25mm

 60mm

 监控视角范围

 100°

 90°

 75.7°

 69.9°

 50°

 38.5°

 26.2°

 19.8°

 10.6°

 5°

 看车牌距离

 1.5米内

 2米内

 2.5米内

 3米内

 5米内

 7米内

 9米内

 20米内

 30米内

 50米内

 看人和物距离

 1-3米

 1-4米

 1-5米

 1-6米

 5-10米

10-20米

 20-35米

 35-50米

50-80米

 80-120



镜头焦距数值越大,看的越远,角度越小。



镜头焦距数值越小,看的越近,角度越大。

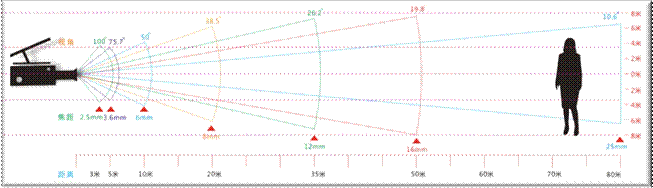

image001.jpg此图标为不同焦距镜头能基本看清人的最大有效距离
